Артикул: 376601

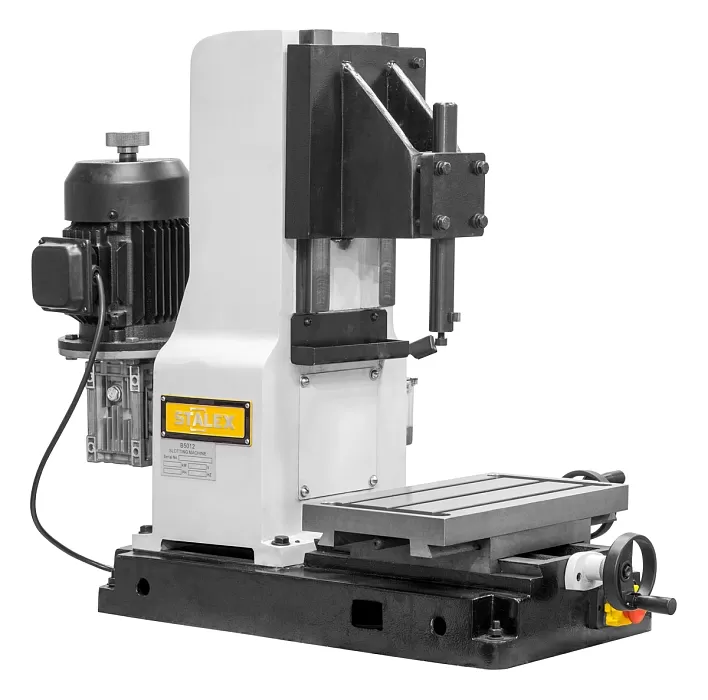

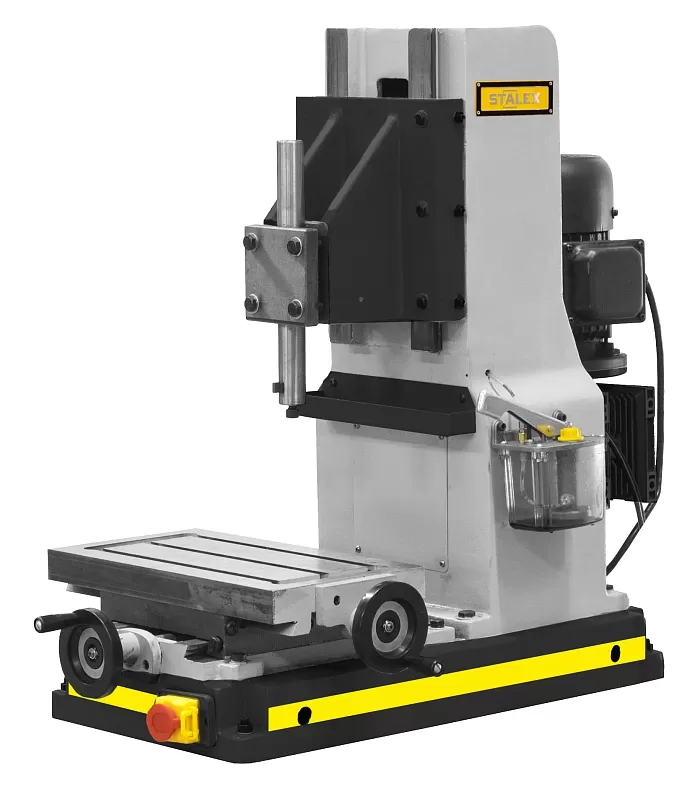

Долбежный станок STALEX B5012

244 850 ₽

Наличие уточняйте

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 1324

Характеристики

Все характеристики

Мощность двигателя, кВт	1.1
Продольное перемещение стола, мм	130
Поперечное перемещение стола, мм	150
Макс. перемещение оправки, мм	120

Описание

Станок B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.

Подробные характеристики

	STALEX B5012
Ширина паза в стандартной комплектации	6 мм
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма)	120 мм

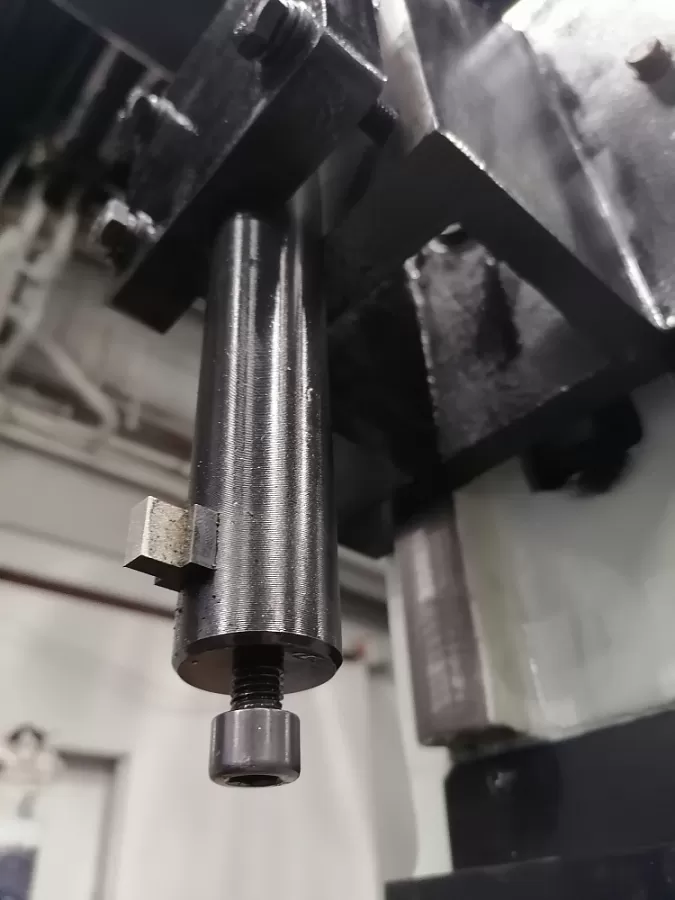

Диаметр оправки	Ø 32 мм
Длина оправки без крепёжного болта	300 мм
Длина с крепёжным болтом	320 мм
Оправка макс. вылет (с крепёжным болтом)	200 мм
Макс. ход подвижной пластины (головы)	360 мм (250 мм от верхнего положения – вниз)
Расстояние между осью инструмента и стенки колонны	160 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)	135 мм
Расстояние между осью инструмента и приёмной ванночки отработки масла	120 мм
Кол-во ударов (скорость)	47 ударов/мин (47 об/мин)
Привод	Зубчатый редуктор
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение	3 паза, длиной 31 мм 12 мм 19 мм +2 мм

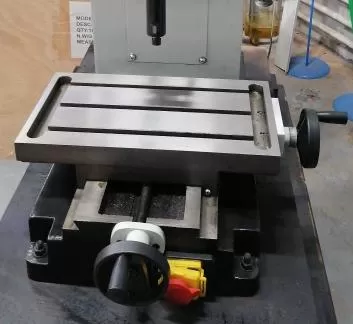

Рабочий стол	400*220 мм
Поперечный ход рабочего стола	130 мм
Продольный ход рабочего стола (фронтальное перемещение)	50 мм
Подача стола	0,1 мм

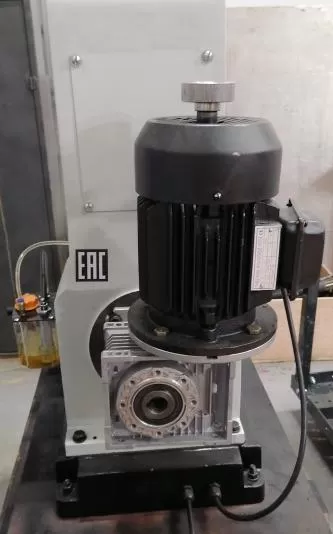

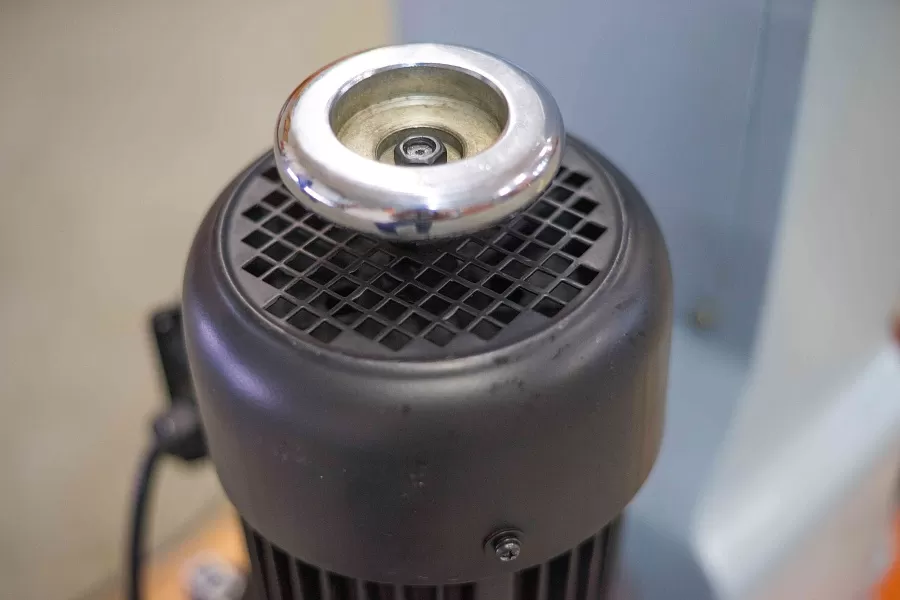

Двигатель	380 В/50 Гц/1,1 кВт
Габаритные размеры (ДхШхВ)	10706501000 мм
Масса	195/240 кг
